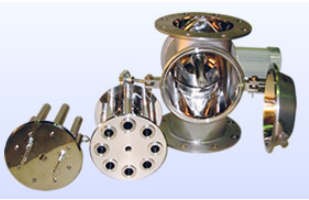

大野機械的磁性分離器主要由磁轂，殼體，減速機等部件組成。該產品利用磁轂強大的磁力吸附作用，通過磁轂連續的旋轉，將流經的物料中含有少量的磁性物質吸附在磁棒套管表面，干凈的物料經過出料口，流入下一道工序。該產器采用中空的減速機直連結構，有效地縮短了軸向距離，結構緊湊，重量減輕。打開密封蓋，松開中間的緊定螺釘，可方便的抽出磁轂；再松開二緊定螺釘，抽出磁棒，實現磁棒與套管的分離，可對套管進行清洗吹掃，去除吸咐的磁性物質，并對殼體內部進行吹掃，達到清潔設備的目的。將上述部件組裝，固定，蓋上密封蓋，設備可再次使用。該設備是物料輸送過程中，清除物料中含鐵的異類雜質的必備設備。 |
|
1.快速打開式結構設計,清理以及安裝方便。
2.最大磁場可達12000GS,普通產品工作溫度≤80℃,如需要,最大工作溫度可達350℃。
3.磁棒數量按物料特性可以調整。
4.進出口可以設計成法蘭或方形接口,可以方便的安裝在各種管道上。
5.轉動的磁棒可以防止物料結塊堵塞。 |
|
| 旋轉式磁性分離器被廣泛的應用于建筑材料,化工, 煤炭,食品,耐火材料以及制藥等行業中,適用于粉狀或者顆粒狀物料的除鐵,是易于結塊,搭橋,堵塞的粘性或者流動性不好的物料中清除鐵磁性雜質的良好選擇。 |
|
| 型 號 |
標準動力 |
材質 |
 |
| RMM-100 |
0.2KW |
SUS304 |
| RMM-125 |
0.2KW |
| RMM-150 |
0.25KW |
| RMM-200 |
0.4KW |
| RMM-250 |
0.4KW |
| RMM-300 |
0.4KW |
|
|
 |

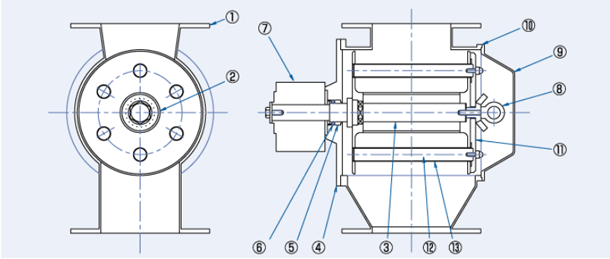

| NO. |
品名 |
NO. |
品名 |
| 1 |
外殼 |
8 |
轉子組 |
| 2 |
轉子 |
9 |
開關門 |
| 3 |
軸 |
10 |
填充物 |
| 3 |
端蓋 |
11 |
電磁板 |
| 5 |
密封環 |
12 |
磁鐵 |
| 6 |
油封 |
13 |
套管 |
| 7 |
齒輪馬達 |
|
|
|
|
 |

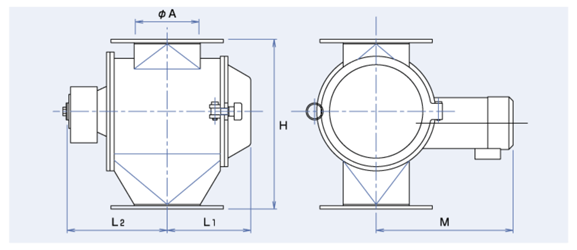

| 型號 |
A |
H |
L1 |
L2 |
M |
回轉數(rpm) |
電動機(KW) |
質量 |
| RMM-100 |
100A |
300 |
162 |
225 |
255 |
25/30 |
0.2×1/60 |
29 |
| RMM-125 |
125A |
300 |
162 |
231 |
303 |
25/30 |
0.2×1/60 |
32 |
| RMM-150 |
150A |
400 |
197 |
266 |
323 |
25/30 |
0.25×1/60 |
48 |
| RMM-200 |
200A |
400 |
197 |
266 |
323 |
25/30 |
0.4×1/60 |
49 |
| RMM-250 |
250A |
440 |
212 |
281 |
323 |
25/30 |
0.4×1/60 |
85 |
| RMM-300 |
300A |
490 |
237 |
306 |
323 |
25/30 |
0.4×1/60 |
130 |
| 注：（1）結合口可用搭扣式及方形法蘭聯結 （2）根據需要，可以提供特殊尺寸的轉子 |
|
| |
|
| |
